低压开关成套设备广泛地应用在配电网的低压系统的配电、以及工业冶金等电气传动和自动控制的行业的设备中。交流低压配电柜符合IEC439低压成套开关设备和控制设备GB7251低压成套开关设备和控制设备等标准。目前低压成套设备的产品种类和技术制造工艺越来越成熟，产品的种类也在日益增多。如此多的产品种类，作为用户或设计来讲，怎样才能优中选优，同样都是低压成套设备到底是有哪些种类和区别呢？接下来我们详细的了解一下。
（一）低压开关柜常用的型号及分类

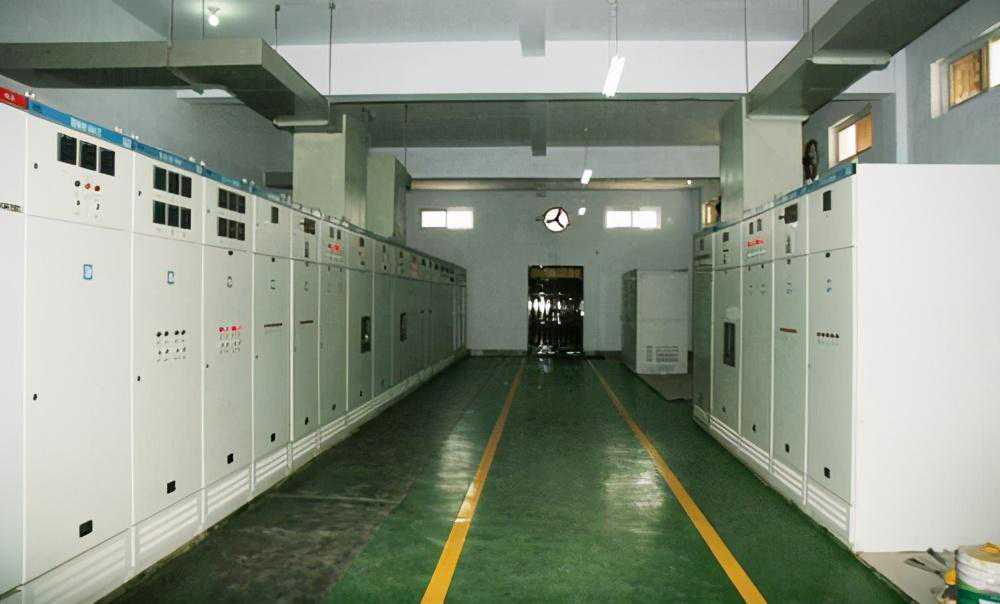

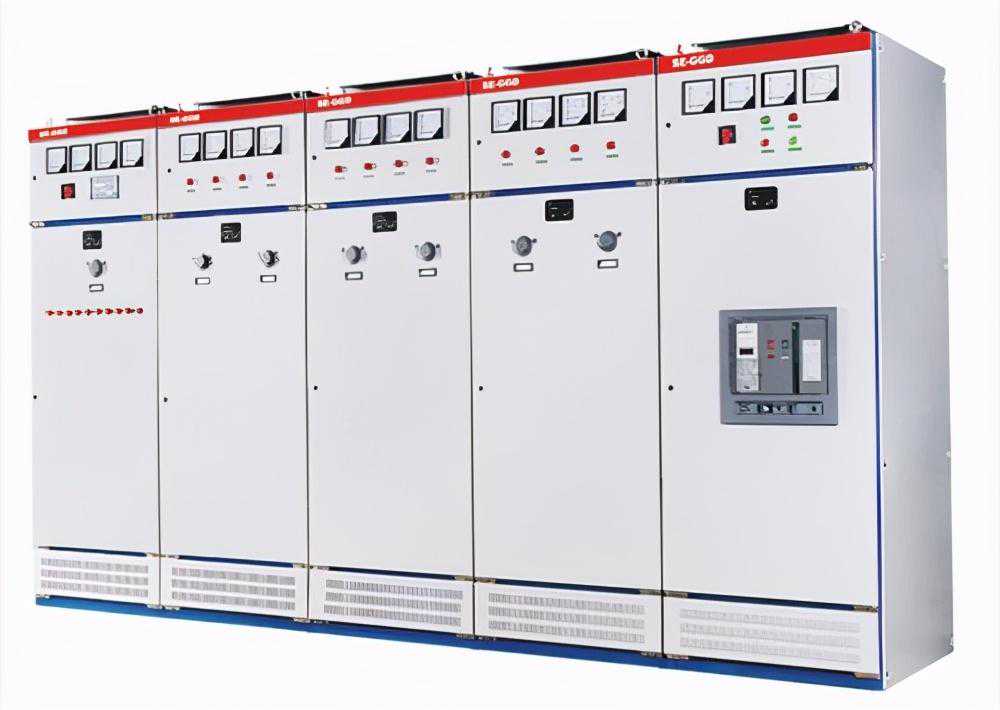

1、GGD系列
a概述：GGD型交流低压配电柜是根据能源部，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便。GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
b结构特点：GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。GGD柜充分考虑散热问题，在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
c电气基本参数：
d图集：
2、GCK系列

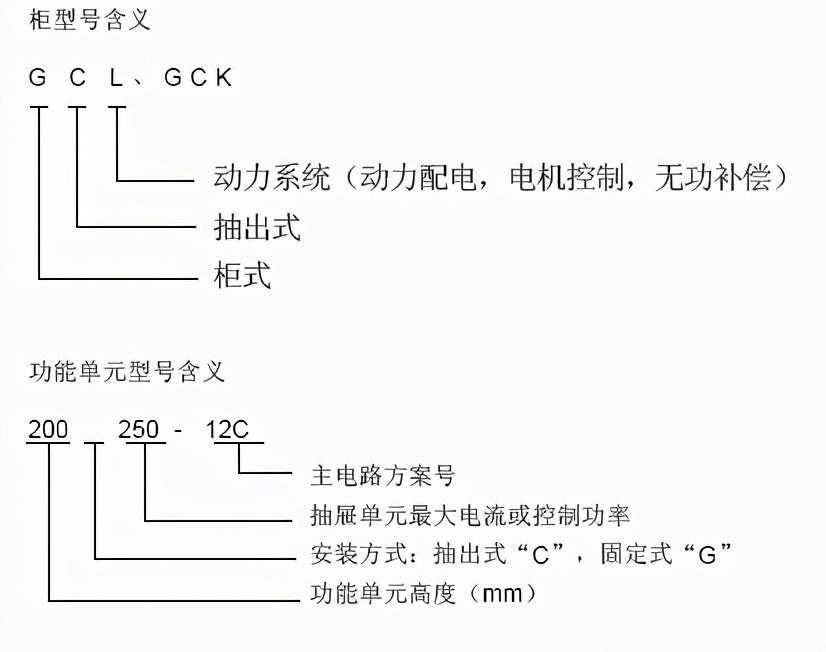

a概述：GCK低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）两部分组成。适用于交流50HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统作为动力配电、电动机控制及照明等配电设备。GCK且具有分断能力高、动热稳定性好、结构先进合理、各种方案单元任意组合、一台柜体，所容纳的回路数较多、节省占地面积。
c电气基本参数
d图集：

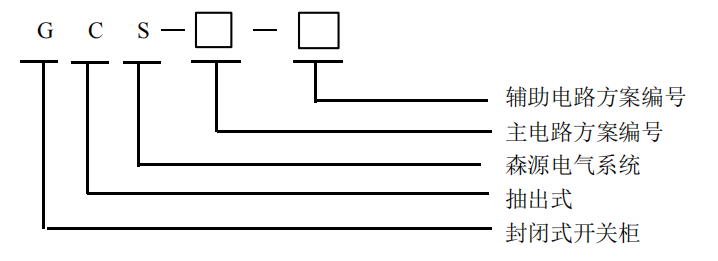

3GCS系列
a概述：装置同样适用于石油、化工、冶金、纺织、高层建筑等行业的配电系统，系统自动化程度高，要求与计算机接口的场所作为三相交流频率为5060Hz额定工作电压为380V、600V，额定电流为4000A及以下的供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
b结构特点：框架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的Φ9.2mm的安装孔，使得框架组装灵活方便。开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。电缆隔室的设计使电缆上、下进出均十分方便。
GCS抽屉高度的模数为160mm。分为1/2单元、1单元、3/2单元、2单元、3单元等5种规格。单元回路额定电流400A以下。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。单元回路额定电流400A及以下。每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板。抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用。柜体的防护等级为IP30、IP40，还可以按用户需要选用。
c电气基本参数
d图集

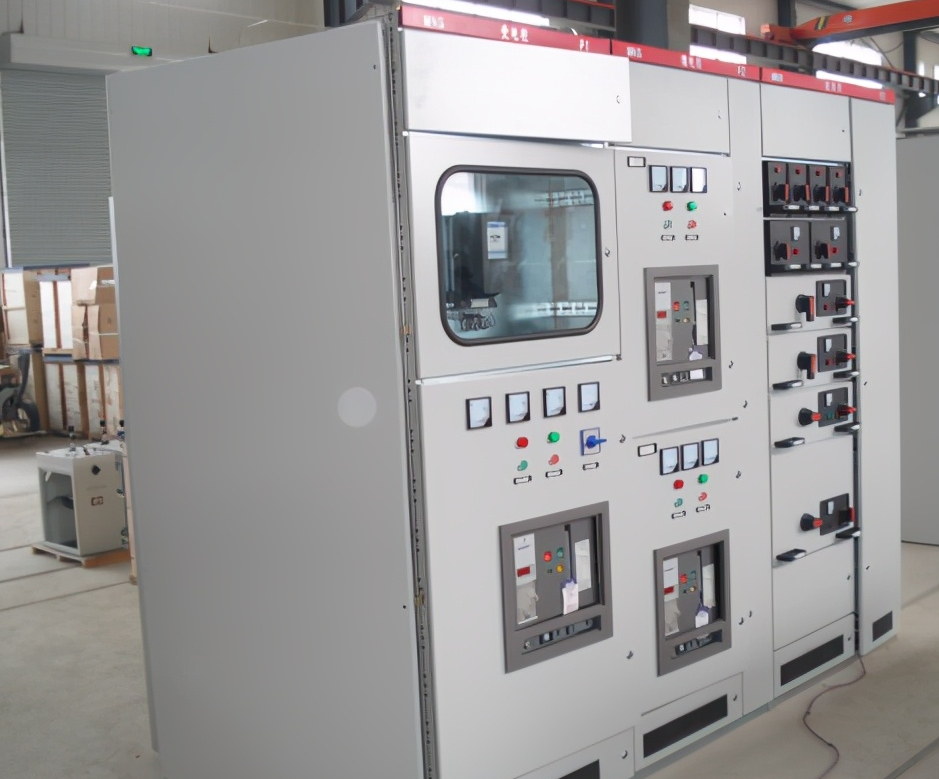

4MNS系列
a概述：MNS柜是ABB公司开发的组装式低压开关柜，柜体结构具有高度的灵活性，柜内可以安装不同的标准化元件，以满足使用各种使用要求，整柜采用组合式设计，这种设计满足了，各种元件的要求，并适应各种工作环境，IP等级最高可达到IP54。
b结构特点：MNS型低压开关柜框架为组合式结构，基本骨架由C型钢材组装而成。柜架的全部结构件经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架，加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化（E=25mm）变化。MNS型组合式低压开关柜的每一个柜体分隔为三个室，即水平母线室（在柜后部），抽屉小室（在柜前部），电缆室（在柜下部或柜前右边）。室与室之间用钢板或高强度阻燃塑料功能板相互隔开，MNS各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。抽屉的标准规格为8E/4、8E/2、8E、16E、24E，可以有不同的组件安装组合。
c电气基本参数
d图集
（二）常用低压开关柜的区别
1GGD、GCK、GCS、MNS开关柜区别
GGD是固定柜，GCK、GCS、MNS是抽屉柜。
GCK柜和GCS、MNS柜抽屉推进机构不同；
GCS柜只能做单面操作柜，柜深800mm，
MNS柜可以做双面操作柜，柜深1000mm。

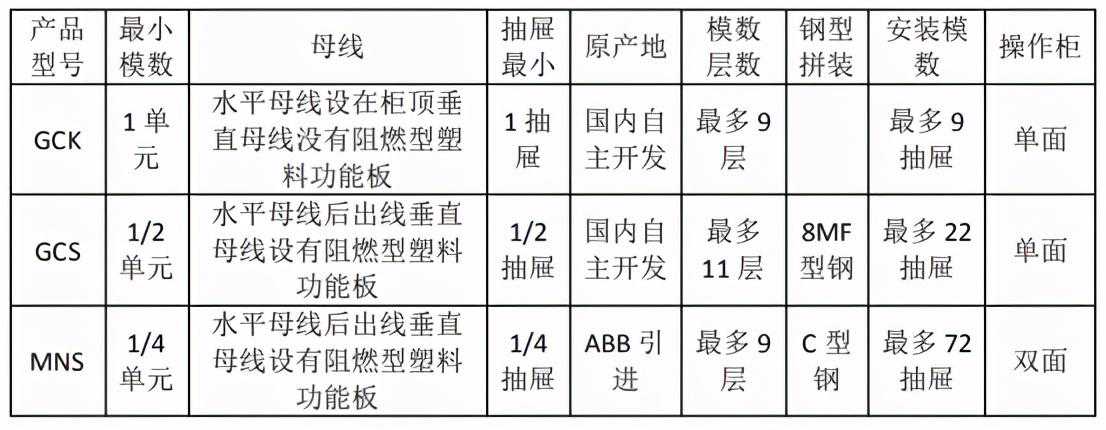

2几种型号的异同点
3模数、母线、抽屉的区别
模数：GCK最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS（进口ABB技术）最小抽屉单元1/4模数。母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。而GCK水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。
抽屉：GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。
4GCS与MNS的区别
1)原产地不同：GCS是国内自主计开发的。MNS是从ABB公司引进的。GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。
2)钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。从强度上讲GCS要优于MNS。但是从美观上讲，MNS要比GCS好看，很多厂家都采用C型材做GCS。GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。
3)抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。相比之下GCS抽屉比MNS抽屉插拔更省力一点。
4)安装模数不同：MNS柜安装模数是25mm而GCS是20mm，GCS最多可做11层抽屉，MNS可以做9层，但是MNS可以做双面柜（正反两均装抽屉）。因此GCS最多可做22个抽屉，而MNS可做72个抽屉（GCS每四分之一单元抽屉而MNS有）。MNS在小电流方面有优势。而GCS在大电流方面有一些优势。
（三）低压开关柜优缺点
大体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较多。如果客户提供的地点太少，做不了固定式的要改为做抽出式。
1、GGD型开关柜
GGD型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。缺点：回路少，单元之间不能任意组合且占地面积大。
2、GCK型开关柜
GCK开关柜且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合。一台柜体，容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
缺点：水平母线设在柜顶垂直母线没有阻燃型塑料功能板。
3、GCS型开关柜
GCS低压抽出式开关柜：具有较高技术性能指标、能够适应电力市场发展需要，并可与现有引进的产品竞争。根据安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，还具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。
4、MNS型开关柜
MNS系列产品优点：设计紧凑：以较小的空间能合纳较多的功能单元。结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。采用标准模块设计：分别可组成保护、操作、转换、控制、调节、指示等标准单元，用户可根据需要任意选用组装。技术性能高。主要参数达到当代国际技术水平。压缩场地。三化程度高，可大大压缩储存和运输预制作的场地。装配方便，不需要特殊复杂性。
